ข้อมูลจำเพาะ
ความเร็วในการตัด: 80m / นาที
รองรับรูปแบบกราฟิก: DWG, DXF
ใบสมัคร: ตัดด้วยเลเซอร์
สภาพ: ใหม่
ความหนาตัด: 0-25 มม
CNC หรือไม่: ใช่
โหมดคูลลิ่ง: น้ำหล่อเย็น
ซอฟต์แวร์ควบคุม: Cypcut
สถานที่กำเนิด: ประเทศจีนมณฑลอานฮุย (แผ่นดินใหญ่)
ชื่อแบรนด์: ACCURL
การออกใบรับรอง: CE, ISO, SGS

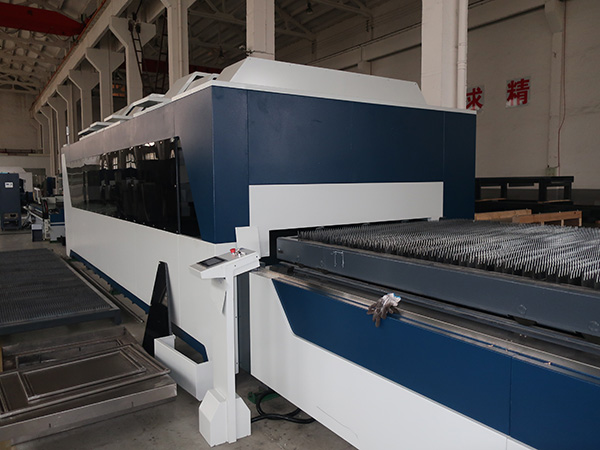

ชื่อผลิตภัณฑ์: หลอดเลเซอร์ไฟเบอร์ & เครื่องตัดแผ่น
แหล่งจ่ายไฟ: 5000W / 700W / 750W / 800W / 1000W / 1200W / 2000W
รูปร่างตัด: แผ่นและท่อ
พื้นที่ทำงาน: 1500mmX3000mm / 2000mmX4000mm / 2000mmmX6000mm
ประเภท: ไฟเบอร์ลาสตัด
ความเร็วตำแหน่งสูงสุด: 80m / นาที
เส้นผ่าศูนย์กลางท่อตัด: 30mm-220mm
ความยาวท่อตัด: น้อยกว่า 6 เมตร
ตำแหน่งแกน X, Y ที่ได้รับ: 0.05 มม
ความแม่นยำในการทำซ้ำแกน X, Y: 0.025 มม
ให้บริการหลังการขาย: วิศวกรพร้อมให้บริการในต่างประเทศเครื่องจักร
ข้อดีของเครื่องตัดไฟเบอร์เลเซอร์:
1. คุณภาพของเส้นทางที่ดีเยี่ยม: จุดเลเซอร์ขนาดเล็กและประสิทธิภาพในการทำงานสูงคุณภาพสูง
2. ความเร็วในการตัดสูง: ความเร็วในการตัด 2-3 ครั้งกว่าเครื่องตัดเลเซอร์ CO2 แบบเดียวกัน
3. การทำงานที่มั่นคง: นำมาใช้บนโลกนำเข้าไฟเบอร์เลเซอร์, เสถียรภาพในการทำงาน, ชิ้นส่วนที่สำคัญสามารถเข้าถึง 100,000 ชั่วโมง;
4. ประสิทธิภาพสูงสำหรับการแปลงอิเล็กทริค: เปรียบเทียบกับเครื่องตัดเลเซอร์ CO2 เครื่องตัดไฟเบอร์เลเซอร์มีประสิทธิภาพการแปลงโฟโตอิเล็กทริกสามเท่า
5. ต้นทุนต่ำ: ประหยัดพลังงานและปกป้องสิ่งแวดล้อม อัตราการแปลงตาแมวสูงถึง 25-30% ใช้พลังงานไฟฟ้าต่ำเพียงประมาณ 20% -30% ของเครื่องตัดเลเซอร์ CO2 แบบดั้งเดิม
6. การบำรุงรักษาต่ำ: การส่งผ่านสายไฟเบอร์ไม่จำเป็นต้องสะท้อนให้เห็นถึงเลนส์, ประหยัดค่าใช้จ่ายในการบำรุงรักษา;
7 ใช้งานง่าย: การส่งผ่านสายไฟเบอร์ไม่มีการปรับเส้นทางแสง
พารามิเตอร์ทางเทคนิค
พื้นที่ทำงานที่มีประสิทธิภาพ (มม.) | 3000x1500 / 4000x2000 / 6000x2000 | ||
เส้นผ่าศูนย์กลางท่อสูงสุด | 200mm (สามารถปรับแต่งโดย 600mm) | ||
ความยาวท่อ | 6mm | ||
จังหวะแกน Z | 120 มม | ||
ความเร็วตำแหน่งสูงสุด | 60 m / นาที | ||
ความแม่นยำของตำแหน่งแกน X, Y | 0.05 มม | ||
X, Y ความแม่นยำในการทำซ้ำ | 0.025 มม | ||
แหล่งเลเซอร์ | 500W / 700W / 750W / 800W / 1000W / 1200W / 2000W | ||
เหล็กกล้าคาร์บอน | ≤10mm | ||
เหล็กกล้าไร้สนิม | ≤ 4mm | ||
อลูมิเนียม | ≤ 4mm |
กำหนดค่ามาตรฐาน
แหล่งจ่ายไฟไฟเบอร์ | Raycus / IPG | ||
หัวตัดไฟเบอร์ | Raytool | ||
ร่างกายเครื่อง | Tayor | ||
Cross Beam | Tayor | ||
โต๊ะทำงาน | Tayor | ||
กล่องเกียร์ | ปลาย | ||
X, Y แร็คแอนด์พิเนียน | สวีเดนลินเด็น | ||
บอลสกรู | สวัสดีไต้หวัน | ||
ทางรถไฟ | สวัสดีไต้หวัน | ||
ระบบนิวเมติก | ญี่ปุ่น SMC | ||
ระบบระบายความร้อน | Tayor | ||
อุปกรณ์ไฟฟ้า | ชไนเดอ | ||
ระบบควบคุม | CypCut | ||
เซอร์โวมอเตอร์ AC และไดรเวอร์ | Yaskawa | ||
ซอฟต์แวร์ CAD / CAM | สมาร์ทเนสมืออาชีพ |
พารามิเตอร์การตัด(กำลังเลเซอร์ 700w ในกรณี)
กำลังแสงเลเซอร์ (W) | วัสดุ | ความหนา (mm) | ความเร็ว (เมตร / นาที) | เครื่องตัดแก๊ส |
700W | เหล็กกล้าไร้สนิม | 0.5 | 21 | N2 |
1 | 16 | N2 | ||
2 | 5 | N2 | ||
3 | 2 | N2 | ||
4 | 1.2 | N2 | ||
700W | เหล็กกล้าคาร์บอน | 1 | 12 | O2 |
2 | 6 | O2 | ||
3 | 4 | O2 | ||
4 | 3 | O2 | ||
5 | 2 | O2 |
รวมค่าไฟฟ้า
รายการ | (kW) | พลังงานทั้งหมด (kw / h) | ค่าใช้จ่ายทั้งหมด (usd / h) |
เลเซอร์ | 2.9 | ≦ 20.9 | USD2.0 (บัญชีสำหรับการโหลดทั้งหมด 60%) |
เครื่อง | 9.5 | ||
เครื่องทำความเย็น | 4.5 | ||
เครื่องอัดอากาศ | 4 |
ค่าแก๊ส
ประเภทแก๊ส | ราคา (USD / กระบอก) | กำลังการผลิต (Min / ถัง) | ค่าใช้จ่าย (USD / H) | สังเกต |
O2 | 2.5 | 60 | 2.5 | เหล็กกล้าคาร์บอน 1 มม |
N2 | 4.2 | 15 | 16.5 | เหล็กกล้าคาร์บอน 1 มม |
ของเหลว N2 | 55 | 120 | 4.5 | สแตนเลส 1 มม |
อากาศ | 1.1 (เครื่องอัดอากาศ) | ด้วยเหล็กกล้าคาร์บอนน้อยกว่า 2 มม. คุณภาพการตัด |
เงื่อนไขการติดตั้ง
บุคลากรผู้ขายจะดูแลการติดตั้งดังต่อไปนี้:
1) การติดตั้งและการประกอบ
2) การวางตำแหน่งของเครื่องจักรและโต๊ะทำงาน
3) การทำงานของสายเคเบิลและท่อจากจุดเข้าใช้บริการ
4) การเชื่อมต่อสายไฟฟ้าและท่อก๊าซกับเครื่อง
เงื่อนไขการฝึกอบรม
หลังจากการทดสอบเดินเครื่องช่างผู้ขายจะเริ่มการฝึกอบรม
ลูกค้าจะต้องจัดหาวัสดุและวัสดุสิ้นเปลืองที่เพียงพอเพื่อให้แน่ใจว่าการฝึกอบรมเสร็จสิ้นอย่างน่าพอใจ
การฝึกอบรมจะประกอบด้วยสิ่งต่าง ๆ ดังต่อไปนี้:
1) ภาพรวมของเครื่อง
2) คุณสมบัติการควบคุมและการดำเนินงาน
3) การบำรุงรักษาและปรับเครื่อง
4) การทำงานของเครื่องภายใต้การดูแล
การฝึกอบรมผู้ปฏิบัติงานเครื่องจักรพร้อมกันกับการติดตั้งและการว่าจ้างดังนั้นบุคลากรจะต้องพร้อมใช้งานตลอดเวลา
